Allegro15.7版本使用时,怎么输出钻孔文件啊?
我用的是16.2,供你参考一下:1、建立钻孔图:Manufacture/NC/Drill Legend,弹出“Drill Legend”,保留所有默认设置单击OK,放置光标的矩形框到合适的空白处;2、建立钻空文件:Manufacture/NC/Drill Parameters 设置“Excellon Format”为2.5,单击close;选择Manufacture/NC/NC Drill,单击drill即可生成.drl的钻孔文件
求赐教 cadence allegro怎么导出制板文件? 都需要导出那些文件?
一般不给实际的.brd文件,导出gerber文件最好; 制版的gerber包括光绘文件和钻孔; 光绘包括:线路、防焊、丝印、尺寸外形; 钻孔可以用NC命令导出;
用Allegro设计好基板,现在要给pcb做layout,请问要输出什么文件,怎么输出?
设计在tools 下输出报告,检查无误后,可以输出所有层的gerber文件(光绘文件)和钻孔文件,交PCB生产厂即可.GERBER文件的输出方法:在MANUFACTURE下面,打开artwork对话框,AVAILABLE FILMS对话框里,根据你的需要、PCB…
allegro怎么导出元器件限高的文件
export——IDF———-选ptc,默认高度设置0.1,然后把导出的EMN,EMP发给结构就行了
在allegro pcb里怎样导出元器件库? 请高手帮忙啊!!!

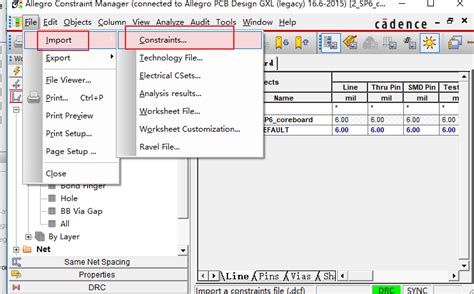

“file”–“export”–“libraries”,就可以导出元件库了.
allegro怎么输出gerber文件
钻孔需要两个文件,一个.drl(钻带文件,给钻机编程用的,记录各个钻头的大小和各个孔的坐标),一个.art(钻孔符号,用某种符号来描述各个钻头,方便检查).如放在定层能出,放在底层不能出.art,检查下gerber层设置是否正确,这个孔是不是盲孔,单从你描述很难判断,先检查输出的层设置是否正确保,再检查下库里面,焊盘孔设计是否确或是你所需的.有点罗嗦,但愿能帮到你.
allegro怎么选择多个元件,orcad怎么导出标号txt
Capture -> options -> peferences -> miscellaneous 勾选 Enable Intertool communication PS:好像 Cadence 安装完默认就是选了的 在 Allegro 中, 执行 move 命令 ,不要先任何元件, 切换到 capture 选中 需要的器件,当然可以用鼠标一括把整页的元件选上,然后再切换回 allegro ,这样在 allegro 中已经 选上了,可以移动了.
