pcb元件库代码,如何生成pcb元件库

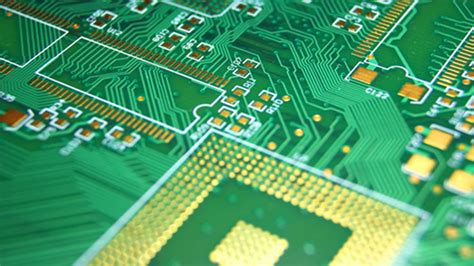

电路板上的代码各代表什么元件呢?

电路板上的代码各代表什么元件呢?

电阻(R)、排阻(RA或RN)、电感(L)、陶瓷电容(C)、排容(CP)、钽质电容(C)、二极管(D)、晶体管(Q)【括号内为PCB(印刷电路板)上之零件代码】.

protel和proteus中元件代号

protel和proteus中元件代号

自己收集的一些资料都给你得了: 原理图常用库文件: Miscellaneous Devices.ddb Dallas Microprocessor.ddb Intel Databooks.ddb Protel DOS Schematic Libraries.ddb PCB元件常用库: Advpcb.ddb General IC.ddb Miscellaneous.ddb 分立元件…

PCI金手指 PCB元件库

PCI金手指 PCB元件库

你说的是线路等距离吧!在PCB里面不好测量,但PROTEL99里面是有报表输出,通过报表可以知道线路长度是否相等,我画高清电视转换盒的时候也是对线路要求严格的很,菜单位置Report/Netlist Status,你参考一下,看是否能帮上你!

protel中的pcb元件封装库

电阻 AXIAL 无极性电容 RAD 电解电容 RB- 电位器 VR 二极管 DIODE 三极管 TO 电源稳压块78和79系列 TO-126H和TO-126V 场效应管 和三极管一样 整流桥 D-44 D-37 D-46 单排多针插座 CON SIP 双列直插元件 DIP 晶振 XTAL1 电阻:RES1,…

protel99默认pcb库是哪个文件?

1、默认库是:Program Files\Design Explorer 99 SE\Library\Pcb\Generic Footprints\Advpcb\PCB Footprints.lib2、自制PCB库要添加才能用.

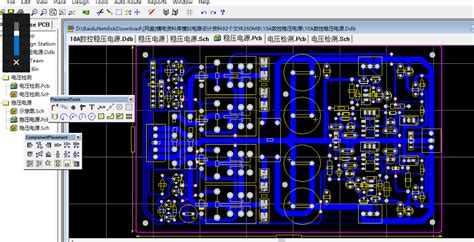

AD通过PCB生成元件库

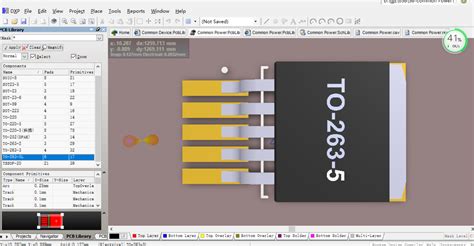

1. 在PCB界面 Design》make PCB library 就建好了PCB库; 2. 在PCB库界面下,在右下角选PCB》PCB library 如图 3. 左边会出现可以选择,更改的库封装如图 4. 同一个PCB都集中在这个库里.

PCB元件库里怎么找一个,输入什么字母

晶体,输入 X可以快速查找(XTAL,CRYSTAL的意思)

如何创建PCB元件及元件库实例

以Altium designer为例,直接新建一个PCB库,然后保存好.最后再在你新建的这个库里面增加你需要的元件的封装.

自己画的元件pcb怎么添加到元件库

自己先创建一个文件夹用于存放你的库文件,在new design-库文件-SCH(PCB) .lib,编辑好你的元件封装,保存.在sch(pcb).ddb文件中添加库,选择路径为你保存的库文件,就OK了 不懂还可以再问.

protel99如何装入PCB元件库

打开PCB libraries,三个标签,中间有Installed,打开Install…选择你要安装的元件库的路径就可以了
