请问下各位 SW怎么保存为CAD格式的实体呀
使用另存为的方式将文件存储为SAT的格式,这种格式是可以在CAD和SW中互换的唯一一种实体格式. 另存为后,在CAD中输入快捷方式IMP,导入SAT格式的实体,就可以了. 将CAD图中的实体导出也是这…
solidworks组装图 另存为什么格式
装配图(*.asm,*.sldasm)这个格式是标准的装配图的格式，你可以保存这个，这个是原版的，可以这么理解，下次还能继续编辑；当然你也可以保存STP格式，或者IGS的格式，STP被压缩过，打开容易出错，igs直接就是一个整个块了，给别人是无法编辑的，只能看
怎样把SolidWorks中的工程图保存为JPG格式的图片？
1、首先，用现有的工程图模板创建一个新工程图，例如以我创建的模板“A4横”创建一个横向的工程图。
2、新工程图创建好后，将此工程图保存为图纸格式文件。单击“文件”→“保存图纸格式”。
solidworks转工程图最终保存成什么格式最好
既然你已经提到了最终 那么我建议你保存 PDF 格式进行存档 客户也好,同时也罢不可能每个人都有你的软件 况且PDF 是不可修改的 图纸发给供应商不会因为修改了你的尺寸,而说不清楚 如果你的图纸已经规模化,无纸化市场的未来,PDF…

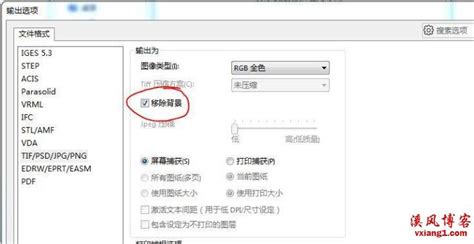

solidworks制作的零件图怎么存成jpg格式
除了楼上的办法外,还有下面的办法1.用QQ屏幕截图,保存为JPG格式.2.用SolidWorks渲染成照片的清晰度后,自动保存为图片格式.
SW存什么格式,PROE才可以打开?
.SLDPRT 你可以转成 x_t ,igs,step. PROE可以打开
solidworks2014模型怎么保存为CAD格式
要想用CAD打开sw模型,把sw的模型另存为x-t格式的再用cad或其它软件打开就行了.
solidworks保存工程图时格式总是默认为工程图模板格式
1,为何要用“另存为”工方式存图?2,下方文件格式那就是模板样式,改为正常文件格式就好….
机加工报价,用SolidWorks存档什么格式比较好?(给加工厂传的文件)
igs格式的,我经常转格式给他们发图档的….
用电子图版导入 solidworks文件生成三视图时,需要把solidworks文件保存成什么格式的?
dxf, dwg都行
