用格构式柱,屋面采用网架.请问这样的结构用STS如何建模
用“排架”模块,屋面网架可以假设为无限刚,立柱用实腹柱就可以,35T不算大.注意规范(立柱用GB50017;网架用3D3S软件吧,规范用网架规程)的以及风荷载体型系数选取.网架支座铰接.最好先用3D3S计算出支座受力,然后到STS用“排架”计算.
单层厂房钢结构在STS – 1中如何建模?
若要形成封闭区,可在主梁连接处安排上小构件,如角钢等,柱间支撑等可在E项里进行安排.
sts中如何处理倾斜的柱子?
sts中的斜杆只考虑了轴力,有倾斜的柱子,三维建模不利益理,只能用二维建模.

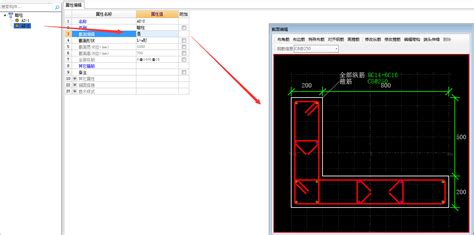

这个柱子怎么建模
圆柱体和胶囊的布尔运算,很简单的吧 相信你稍微搞2下就OK了
请教有悬挂吊车如何用STS建模
我本人做过门式刚架加悬挂吊车(电动单梁). 如果是标准的门式刚架,可以参考国标图集门式刚架(带悬挂吊车)附:构件详图 我那个工程是个非标的门式刚架,所以不能选用现成的图集.但是,我参考了图集的悬挂吊车的荷载Fman和…
这种欧式柱子 sketchup怎么建模
你可以试试用沙盒工具..做个框架就行
用sts设计钢结构怎么生成结构计算书
1.柱顶恒活载输入值都输入0就可以.即抗风柱可以设计不承受上部传下来的荷载.画施工图的时候你一看就明白了,抗风柱顶部和钢架的连接可以选用弹簧板.\r\n2.墙板自承重.实际中的做法是地面以上0.4~1.2m做一段砌体墙,而墙板的重量是落在砌体墙上面的,不会落在抗风柱上.墙板自重不影响抗风柱设计.\r\n3.风压力和风吸力体型系数要学会看规范,去下载一个《CECS 102-2002门式刚架轻型房屋钢结构技术规程》,附录A里面的表A.0.2-1,在第60页.根据你的抗风柱的不同位置选择系数.
sap2000 建模 柱子应该怎么建模
按照直线杆件建模即可.注意定义节点约束情况.
使用STS钢结构模块中“框排架”建模计算的二维排架,可否接力“门式钢架”部分出节点及杆件施工图?
橹小翱蚺偶堋苯答:一般20吨以下吊车的厂房,不需要使用格构式和实腹式组合截面柱,此时可采用题干做法计算并出图.如使用格构及实腹式组合截面柱,由于STS中不能出两种柱子的柱脚施工图,则需要使用STPJ钢结构重型工业厂房模块.
设计角钢天窗架用STS哪一部分建模?
建天窗,基础有两种, 1,直接用门式刚架建模,按高度考虑风载系数,按屋面构件考虑体型系数, 2,和门式刚架一起建出.按带天窗门架体形系数输入风载. 建模时应当注意, 天窗柱与下结构的连接方法,铰接还是刚接,能不能保证,安装是否方便. 风载的体形系数充分考虑. 顺便说一句,天窗架设计时,注意支撑的安排,必定要与原结构协同作用.
