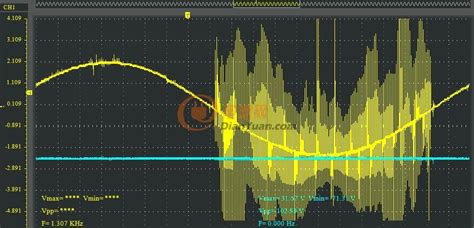

ocl电路的输出波形
ocl是英文output capacitorless的缩写,意思是“没有输出电容器”的功放电路.ocl电路是指无输出耦合电容的功率放大电路. ocl 电路的优缺点:ocl 电路具有体积小重量轻,成本低,且频率特性好的优点.但是它需要两组对称的正、负电源供…
otl电路的工作原理
如图所示为OTL低频功率放大器.其中由晶体三极管T1组成推动级,T2、T3是一对参数对称的NPN和PNP型晶体三极管,他们组成互补推挽OTL功放电路.由于每一个管子都接成射极输出器形式,因此具有输出电阻低,负载能力强等优点,适合于作功率输出级.T1管工作于甲类状态,它的集电极电流Ic1的一部分流经电位器RW2及二极管D,给T2、T3提供偏压.调节RW2,可以使T2、T3得到适合的静态电流而工作于甲、乙类状态,以克服交越失真.静态时要求输出端中点A的电位UA=1/2UCC,可以通过调节RW1来实现,又由于RW1的一端接在A点,因此在电路中引入直流电压并联负反馈,一方面能够稳定放大器的静态工作点,同时也改善了非线性失真.
OTL功率放大电路输出端得到的是一个电压放大的信号波行是否正确
不对.既然是功率放大,那就不只是电压被放大了,更主要的还是电流也被放大了(输出阻抗低).
电子中的OTL是什么电路?
省去输出变压器的功率放大电路通常称为OTL电路. 其中,OTL 为Output TransformerLess 的缩写.
请教一个OTL放大电路的问题(有图)
“为什么OTL的中点电压是VCC的一半”.拿输入正弦波作为信号来说,因为T1、T2串联,要想在Vo上输出对称的、幅值相等的、最大数值的正负两个波形,显然T1、T2两支三极管应加上相等的电源.因此Vo点的电压应该是1/2的Vcc.“T3集…
在电子学科中,OTL是什么电路
简单的说省去输出变压器的功率放大电路通常称为OTL电路. 详细讲解你可参考下面网页资料: http://baike.baidu.com/view/560482.htm
OTL电路的特点
它的特点是:采用互补对称电路(NPN、PNP参数一致,互补对称,均为射随组态,串联,中间两管子的射极作为输出),有输出电容,单电源供电,电路轻便可靠.“两组串联的输出中点”可理解为采用互补对称电路(NPN、PNP参数一致,互补对称,均为射随组态,串联,中间两管子的射极作为输出).OTL电路的优点是只需要一组电源供电.缺点是需要能把一组电源变成了两组对称正、负电源的大电容;低频特性差.
什么是分流调整型OTL场输出电路
OTL是英文Output Transformerless的缩写,意思是没有输出变压器的功放电路
什么是OTL电路?什么是OCL电路?两种电路有什么特点.
电路的机构基本相同,只是otl使用单电源供电,输出时使用大容量的电容隔离直流,只适合交流放大; ocl电路使用对称的正负电源供电,因为有中点电压0v,故而可以直接输出,适合于交流和直流的放大.
OTL是什么电路
功放电路,输出没有变压器,这就是个OTL功放电路
