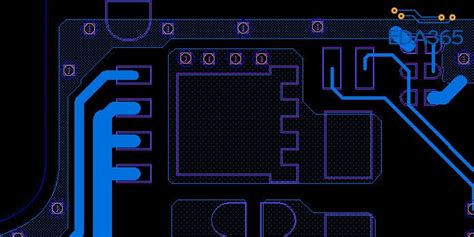

如何生成GERBER文件
Step1：生成Gerber文件前的准备工作
1
生成Gerber文件前，需要设置若干标准，但是对于普通PCB设计者来说，这些不是必须的，下面简单说明一下这些设置，在生成Gerber文件时不用此设置也是可以的。
1.对PCB外形，尺寸标注的设置，一般为mechanic1、2层。
2.生成Gerber文件前多原始PCB文件的预处理。
预处理包括：
增加PCB工艺边。
增加邮票孔。
增加机插孔。
增加贴片用的定位孔，这个定位孔正常也可以单板PCB文件中添加。
增加钻孔描述。
增加尺寸标注。
设定原点。
2
设置原点。
Edit→Origin→Set，然后将原点定在板的左下角。
也可以用工具菜单选项。
END
Step2: 输出Gerber文件
1
1.打开Gerber Files 选项。
File–>FabricationOpuputs–>GerberFiles。
2
参数设定。
General设置。
用于指定输出Gerber文件中使用的单位（Units）和格式（Format）。单位可以是公制（Millimeters）和英制（Inches）；格式栏中2：3，2:4，2:5代表文件中使用的不同数据精度，其中2：3表示数据含2位整数3位小数；相应的，另外两个分别表示数据中含有4位和5位小数。设计者根据自己在设计中用到的单位精度进行选择。当然，精度越高，对PCB制造设备的要求也就越高。
选择Units（单位）:Inches，Format（格式）：2：5；正常我们的精度要求不是很高，所以正常设置如右图所示。
3
layer设置：用于生成Gerber文件的层面
在左侧“Plot”列表内选择要生成Gerber文件层面，如果要对某一层进行镜像，勾选相应的“Mirror”镜像选项；在右侧Mechanical列表中选择要加载到各个Gerber层的机械尺寸信息。如果勾选左侧的Mechanical 1，则在光绘文件GM1单层显示。勾选右侧的Mechanical 1则每层都会加入机械层信息，也就是边框层。包含未连接中间信号层上的焊盘“Include unconnected mid-layer pads”项被选中时，则在Gerber中绘出不与中间信号层上孤立的焊盘连接在一起。该项功能仅限于包含了中间信号层的PCB 文件输出Gerber 时使能。
1）选中Include unconnected mid-layer pads。
2）点击Mirror Layers下拉菜单 All off 可以关闭所有镜像的层。其实默认就是关闭的。
3）要检查一下，不要丢掉层，点击Plot Layers “绘制层”下拉菜单Used On 可以把使用的层选中，也可以鼠标单击Plot下的方框选择要导出的层。
4）右边机械层都不选（第二次输出）。
4
钻孔文件。
在“Drill Drawing”保持默认设置。
5
Apertures（光圈）和Advanced都采用默认方式即可。
Apertures（光圈）：选中Embedded aperture [RS274X]“嵌入的光圈(RS274X) ” 在方格里打勾. 系统默认选中。则生成Gerber文件时自动建立光圈。如果禁止该选项，则右侧的光圈表将可以使用，设计者可以自行加载合适的光圈表。
Advanced高级设置：该也设置与光绘胶片相关的各个选项。在该设置页中设置胶片尺寸及边框大小、零字符格式、光圈匹配容许误差、板层在胶片上的位置、制作文件的生成模式和绘图器类型等。
6
设置完成后，左键点击“OK”按键，进行第一次输出。（生成的*.cam可不用保存）。
END
Step3: 钻孔文件导出
在PCB 的文件环境中 File→Fabrication Output → NC Drill Files。
进入NC Drill Setup界面，option选项的设置要和Gerber Setup高级选项设置一致。
点击“OK”按键，在弹出来的“Import Drill Data”输入钻孔数据界面里点击“OK”按键，进行第二次输出。生成钻孔文件。
另外，可以说是第三次输出，再次进入Gerber Setup，File–>FabricationOpuputs–>GerberFiles。
1）layer选项卡，取消Include unconnected mid-layer pads。
2）Mirror Layers下拉菜单 All off 可以关闭所有镜像的层。
3）点击Plot Layers “绘制层”下拉菜单All off。
4）选中板子的机械层mechanic1。
钻孔文件Drill Drawing，选中plot all used layers pair，mirror plots不选。
点OK，第三次输出。
5
至此，完整的Gerber文件就生成了，在工程目录下有保存的Gerber文件，一般在工程目录下，如果没有工程文件，只是用PCB文件生成的，Gerber文件自动保存在PCB文件所在的文件夹。
Protel99 PCB怎么转换成Gerber文件 出光绘文件
如果你是99SE中文版,打SP6补丁的,用下面方式操作. 打开你要生成Gerber的文件,单击File文件,然后选在新建文件,然后选在CAM output configuart…,选择你要生成Gerber的文件. 后面就和英文版的操作一样了
后缀为PCB的文件怎么转换成GERBER文件
即使是后缀为.pcb的文件,也有可能是很多种软件设计的,不同软件之间不一定都能打开.要转换gerber,首先要知道文件格式和版本.然后就可以根据软件的输出方式导出gerber了!
99SE,PCB无法生成gerber文件,出错如下,网上的方法都试过了,怎么都解决不了,请大神帮忙,谢谢!
那你会Altium Designer 09软件吗?如果会,就用这个软件生成 GERBER吧,这个软件简单点,而且这两个文件可以通用的,就是不用转换格式那么麻烦.
为何要将PCB文件转换为GERBER文件和钻孔数据后交PCB厂制板
因为电子工程师和PCB工程师对PCB的理解不一样,由PCB工厂转换出来的GERBER文件可能不是您所要的,如您在设计时将元件的参数都定义在PCB文件中,您又不想让这些参数显示在 PCB成品上,您未作说明,PCB厂依葫芦画瓢将这些参数都留在了PCB成品上.这只是一个例子.若您自己将PCB文件转换成GERBER文件就可避免此类事件发生. GERBER文件是一种国际标准的光绘格式文件,它包含RS-274-D和RS-274-X两种格式,其中RS-274-D称为基本GERBER格式,并要同时附带D码文件才能完整描述一张图形;RS-274-X称为扩展GERBER格式,它本身包含有D码信息.常用的CAD软件都能生成此二种格式文件.
PCB文件怎样转GERBER
99se转的方法 http://wenku.baidu.com/view/b11135fc700abb68a982fb11.html POWERPCB转的方法 http://wenku.baidu.com/view/1fbc740abb68a98271fefa45.html DXP转的方法 http://wenku.baidu.com/view/e94a513610661ed9ad51f360.html
怎么把PDF转为gerber格式
在网上下载一个虚拟PDF安装包,装在电脑上面,打印的时候选择虚拟打印机型号,点打印保存,就OK了
请教POWER PCB如何转成Gerber文件?
File_CAM_CAM Directory中选输入PCB文件名 点击Add_输入Document Name,比如Top layer; 在Document Type中选择要输出Gerber文件类型,如Routing,再选层,比如Top Layer1,点击OK, 在Summary项中会显示要输出Gerber文件的信息; 如需更改,可点击下行的Layers进行选择; 如需调整输出的菲林位置等,可在Options中设定; 设定菲林的大小可在Device Setup_Advanced_Plotting size设定X,Y值;还有单位格式等; 以上参数设定完成后,按Preview Selections预览; 如无问题退出预览后,按Run生成菲林; 再按右上角的OK退回上一层,可再按Add输出其它层菲林…
