protel dxp 中有哪几种格式的文件?
.PrjGrp 项目工程组 .prjPCB PCB设计工程 .prjFpg FPGA设计工程 .SchDoc 电路原理图文件 .PcbDoc 印刷电路板文件 .SchLib 原理图库文件 .PcbLib PCB元件库文件 .IntLib 系统提供集成式元件库文件 .NET 网络表文件 .REP 网络表比较结果文件 .XRP 元件交叉参考表文件 .THG 跟踪结果文件 .HTML 网页格式文件 .XLS EXCEL表格式文件 .CSV 字符串形式文件 .SDF 仿真输出波形文件 .NSX 原理图SPICE模式表示文件

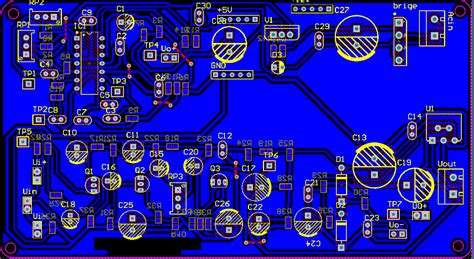

DXP *.pcb文件如何查看PCB板子上元器件的封装类型
你双击元件出现窗口–左下角–封装–名称后面(…)点击进去可以查到元件封装的库路径.那个才是标准的,
在Protel Dxp中的电路设计文件分哪几类?
最基本的设计文件有四类:原理图文件,扩展名为.SchDoc;原理图元件库文件,扩展名为.SchLib;PCB文件,扩展名为.PcbDoc;PCB封装库文件,扩展名为.PcbLib.其余还有如网络表文件、元件清单、规则检查错误报表等文件,是在上述四类文件基础上生成的.
protel 99se 如何修改PCB封装库中元器件的基本封装类型.
修改封装的话 打开一个pcb文件 左边选择library 然后选你要改封装的那个元件 点下面的edit 然后修改保存就行了 别忘了更新一下你的pcb就行了
Altium Designer 10的原理图库文件怎么和PCB元件库文件关联起来
右键修改的这个元件,update
Altium designer 09的元件库太多了,绘制原理图和做版常用的是什么库?
常用的库就是Miscellaneous Connectors.intlib和Miscellaneous Devices.intlib,一般新建schematic或PCB文件时都会自动加载这两个.这两个库里找不到需要的元件时可以搜索整个libraries,在原理图编辑界面单击右侧栏的libraries选项,进而点…
PCB里面的封装库和原理图里面的元件库有什么区别??????
打开你的原理图,执行命令＂design(设计)＂–＂make project library(生成项目元件库)＂,即可生成一个元件库,包含你的原理图中的所有元件.此文件与你的原理图在同一个目录下.
pcb文件怎么打不开呀
1、电脑配制低 2、PCB文件较大(如大型PCB的拼版文件) 3、PCB中文档太多,打开后将不用的打印文件、元件库删掉
PCB文件格式 各个版本的 如:PCB 2.8
PADS格式 AD6 CAD DXP CAM2000 CAM350 99SE(版本比较多) 等
请问AD10中SOT389 – 1和N020这两种封装在什么元件库文件中?
1.在任意一个ddb的Document文件夹下,新建一个PCB Library Document,就创建了一个.lib文件,默认叫PCBLIB1.lib,可以自己改名;2.进入此甫肌颠可郯玖奠雪订磨lib文件,你可以创建(Tools–>new component)你自己的封装,或者把已经做好的器件copy过来,然后Tools–>Rename Component修改好器件名称,Save保存;3.点击Document文件夹,在右边列表里面右键点这个lib文件–>导出(Export),就可以得到你自己的封装库,以后有什么新作品也保存在里面.运用的时候选择lib类型文件添加到库列表就可以了.
