DXF格式的图纸文件怎么一键转换成高清的JPG图纸文件?
步骤一:打开你的电脑桌面上的任意浏览器,点击搜索“迅捷CAD在线转换”即可点击进入在线转换界面即可.然后在上方的菜单栏中点击在线转换——CAD转JPG. 步骤二:进入新的对话窗口之后,我们在“点击选择文件中”点击相对应的文件夹上传我们需要进行转换的DXF格式图纸文件即可. 步骤三:图纸转换上传完成之后,我们点击下面的自定义转换设置中,将转换的图纸的转换格式设置为JPG格式即可,图纸的输出质量越高越好,还有转换的图纸的颜色,最后点击开始转换即可. 步骤四:等到图纸的转换转换状态完成之后,点击打开文件,就可以在弹出的对话窗口中选择文件夹进行图纸保存了. 步骤五:再或者是点击对话框中的“直接打开”就可以进行在线查看转换的预览效果.
cad的 dwg格式和dxf格式有啥区别,各有啥用处???
DXF 是Autodesk公司开发的用于AutoCAD与其它软件之间进行CAD数据交换的CAD数据文件格式 ,是 一种基于矢量的 ASCII 文本格式.由于Autocad在是最流行的cad系统,DXF也被广泛使用,成为事实上的标准.绝大多数CAD系统都能读入或输出DXF文件. dwg是AutoCAD的图形文件,DWG仅是CAD专用文件格式,是二维图面档案.一般建筑CAD软件,机械CAD软件的加工图保存的都是这个格式, 它可以转化为其它格式,如.DWF模版文件. dxf格式是用于软件之间互相保存使用的格式,CAD保存dxf可以在3D,PS等等,绘图软件,雕刻机软件. dwg和DXF两种格式的文件均可以在中望建筑CAD2012中打开
DXF与CAD文件有什么区别？
两者的区别就是DXF文件只是CAD多种文件类型中的一个分支类型。其区别：
1、文件类型的区别
CAD文件是一种统称，指代利用计算机及其图形设备帮助设计人员进行设计工作时产生的所有图形文件，这种文件的类型并不是单一的，不同的CAD软件在绘制图形文件的过程中会产生不同的文件类型。不同的文件类型我们一般通过文件名后缀来区分，如dwg文件、dxf文件、dwt、dwf文件等等。
而DXF文件是众多CAD文件类型中的一种图形保存格式，其文件名后缀就是.dxf。
2、文件作用的区别
我们使用相关软件绘制出的CAD图形时会形成图纸文件、模版文件、字体文件、填充文件、线型文件等等，这些每一种不同类型的文件，有者不同的作用，如图纸文件就是保存CAD图形的、字体文件是专门存储图纸中文字的字体属性的等等。
DXF是AutoCAD(Drawing Interchange Format或者Drawing Exchange Format) 绘图交换文件，主要作用就是用于与其他软件进行数据交互。。
3、打开方式区别
两者都可以通过绘图软件打开，在没有绘图软件的情况下，DXF文件，可以用记事本打开，打开后看到保存的各种图形数据。
CAD 文件中的图形文件最好使用绘图软件或者相关预览软件打开，如果使用记事本打开的话只会看到乱码。
扩展资料：
说起CAD，最常用的软件就是AutoCAD软件,AutoCAD常用的的文件格式主要有三种:
1、 dwg文件格式：
这种文件格式是AutoCAD创立的一种图纸保存格式，现已成为二维CAD的标准格式，很多其他CAD为了兼容AutoCAD，也直接使用dwg作为默认工作文件格式。
2、dxf文件格式：
这种文件格式实际上是一种标准的文本文件，常用于CAD设计的交换交流，也常被CAD行业的专业人士用来进行对dwg文件进行读写操作的工具。
3、dwt文件格式：
这种文件格式是Autocad的样板文件，用户可以将自己惯用的CAD工作环境设置好后直接保存为dwt文件，方便用户环境的快速恢复。
参考资料来源：搜狗百科-autoCAD
参考资料来源：搜狗百科-CAD
最近使用一些软件要用dxf格式的图片,请问如何把jpg格式的图片转换成dxf格式的图片
Paper 2 DXF 1.0把jpg格式的图片转换成dxf格式 http://www.askcad.com/bbs/thread-36415-1-1.html
如何把JPG,BMP格式的图改成DXF格式的图
啊哦!1.用CorelDRAW吧.点另存为就有.2.Adobe Illustrator 导出也行.3.用AutoCAD吧.我所知道的就三种常见的软件了.photoshop和WINDOWS自带的画图工具根本存不成这种格式.别听楼上的瞎说,他们就没试过怎么知道.
solidworks怎么修改dxf格式工程图里面的尺寸?
嗨,就是这样.dxf毕竟是图纸转换文件,并不是solidworks本身的文件,当然存在兼容性问题了!实在不行就用AutoCAD处理二维图,虽然没有solidworks智能,但正因为如此,AutoCAD的灵活性较强,处理dxf还是可以的.
DXF格式是什么制图软件制作的,可以在哪里下载?
DXF(Autodesk Drawing Exchange Format)是AutoCAD中的矢量文件格式,它以ASCII码方式存储文件,在表现图形的大小方面十分精确.许多软件都支持DXF格式的输入与输出.用autocad能打开,但是如果你是用位图转化的话,在用cad打开会和原来的位图有出入.
DXF图片用什么软件打开?
DXF你用CAD软件可以打开 你要是有CDR平面软件的话 也可以导入DXF格式
DXF格式的三维扫描图,怎么用solidworks生成曲线
能转过去,也是不能编辑的.想能编制的自己从新做吧.我们所说的文件格式兼容,只是能打开,显示实体模式.相互引用.

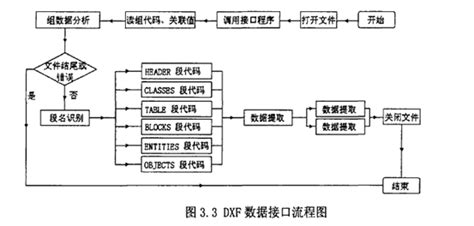

LabVIEW如何读取dxf格式的图像数据,再将图形显示出来
dxf 其实是个文本文件.你用记事本可以打开,它是一种矢量图形,你对比这个DXF的文本,可以看到,它保存了图形的很多信息,包括坐标什么的.你用LabVIEW其实是去分析这些文本,然后转化为一些平面坐标.
