如何实现PWM整流仿真
通过反馈信号与给定信号作比较,将偏差进行一定的控制(一般是PI调节器),得到的就是调制信号,后与载波(三角波或锯齿波)就可以得到PWM波,用于驱动mosfet或IGBT组成的电路系统
用Matlab对PWM逆变电路仿真时,调制波设为50Hz,仿真结果波形正确;但设为50kHz时,波形就不对了.为什么
载波频率需要远高于调制波的频率.
51单片机怎么模拟PWM波
有两个选择,要么用延时函数,要么用中断,一个一个定时器控制周期,一个控制脉宽
想通过ccs能够看到产生的pwm波,请问如何设置?
PWM引脚输出 然后通过示波器查看用CCS软件是看不到的

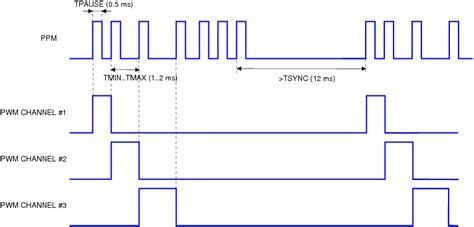

pwm调宽波形在matlab仿真时怎么生成
有点不明白你的问题,你上面那个图是matlab里面simulink的仿真图,需要在matlab里面输入simulink调用,然后simulink里面可以添加示波器,能得到下面的图
proteus如何仿真pwm,现在的显示情况就是明显的一开一断
PWM肯定得用示波器来看呀,探针是测量稳定的电压的.明显看到开关情况,一是速度慢,参数没设置好,二是程序或电路太复杂,仿真处理慢.
led调节亮度的pwm程序用protues仿真
用单片机做个可调pwm波控制led
我要做一个PWM的仿真,但是不知该怎么做,您能知道一下吗
用matlab的Simulink,很容易上手的
matlab对无刷直流机仿真时,各种pwm调制方式怎么做
直流无刷电机PWM调速原理: 直流电机的PWM调速原理与交流电机调速原理不同,它不是通过调频方式去调节电机的转速,而是通过调节驱动电压脉冲宽度的方式,并与电路中一些相应的储能元件配合,改变了输送到电枢电压的幅值,从而达到改变直流电机转速的目的.它的调制方式是调幅.
一个PWM芯片控制的BUCK变换器电路要仿真,就是不知道需要仿真什么波形,谁能告诉我,急需
PWM信号输入,在仿真软件中一般由信号发生器产生,具体的脉宽、频率、电压及占空比可以在信号发生器的选项中设置;在电压输出端接一个示波器检测输出波形. 运行仿真软件,同时检测信号发生器和示波器,即可直观的反应出它们之间的关系了. 理想状态,输出电压等于输入电压X占空比. 要想工作在近乎理想状态,必须选择好电感及电容的值,也就是选择一个合适的截止频率和时间常数,时间常数越大,输出电压的爬坡时间越长. 一般来说PWM的频率越高,效果越理想,输出电压越接近直流 .
