arduino 怎么输出模拟量

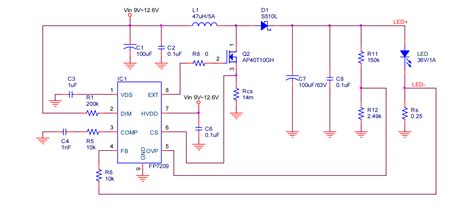

Arduino无法输出0~5V之间的模拟量,但一般可通过PWM的方式间接输出模拟量,例如调节LED的亮度等.如果非得要模拟量输出,可以考虑在PWM输出后,外接RC滤波电路将PWM信号转换为模拟电压信号.
经过数模转换后怎么产生PWM 51单片机
1、PWM是介于模拟量和数字量之间的一种信号. 从产生角度看,由高电平和低电平组成,接近数字量. 从使用角度看,加上一个低通滤波器就变成幅值连续的模拟量了,接近模拟量. 2、你要产生PWM,不需要经过数模转换. 3、选定PWM输出频率,就决定了输出方波的周期,将数字量转换为方波占空比,就可以产生PWM.
Arduino的PWM输出,可以用来当做模拟量输出么?
arduino 和 电磁阀之间最好加个场效应管 不然容易有烧掉的风险
我想实现用用占空比不同的pwm输出到单片机模拟量输入口,在这个口检测出相应高低的电压(相当于模拟量).
没有电路连接何来程序?只能说实现思路:1,模拟量的输入,首先要进行ad变换2,数学计算占空比3,依据占空比在相应的管脚输出高低电平4,输出电平经三极管放大,可推动继电器,或控制可控硅
三菱PLC用模拟量PID+pwm怎样控制异步正反转,只要思路就可
采用双极性pid功能(s7-200有,不知道三菱有没有),当pid输出为正时为制热(假定,也可以是制冷),那么输出为负时切换阀为制冷,采用模拟量控制阀的开度即可,如果需要使用pwm,只需要根据模拟量的大小来控制pwm的占空比即可.
我在做AD转换控制pwm的设计,硬件已经做出来了,但调试出来的PWM很不稳定,占空比快速地变化.
看你那个描述:模拟量输入没问题,那么有可能:1.AD处理不当 2.PWM设置不合理 3.程序流程不对. 4. … 做程序有以下建议: 1.首先确认外围光敏电阻部分电路正常 2.明确PWM控制灯亮的效果与PWM取值的关系,正确设置PWM频率占空比等 3.AD要设置正确,从AD取到正确的数据(可以多读AD几次取平均值,比如,读6次,丢掉最大最小的2个数据再取剩余4个的平均值) 4.建立AD数值与PWM赋值的关系
求教用STC 1T的单片机的PWM模拟产生两路DA的方案,是用于把温湿度数字信号转换成两路模拟量输出的
80-(-40)=120,120/01=1200 所以需要10bit(2^10=1024)的DA才行,那就是说至少要10bit的PWM.但STC12单片机的PCA只能产生8bit的PWM波形,所以不太适合.另外,PWM波形转变为直流电之后,占空比和直流电的电压值不是成线性的,因为在PWM占空比比较小时,滤波电路对PWM的滤波效果并不好.
单片机数字输入怎么转化为模拟量输出
单片机自带的DAC模块,要么外挂DAC模块,要么通过PWM控制外围模拟电路再输出…
plc在自动调谐中怎样输出模拟量
你指的是PID吧,PID输出的结果是一个数值,这个数值可以用作PWM输出的输出值,也可以作为DA输出的输出值,就看这个数值你是怎么进转换编程的了,这个如果不知道怎么转换你,可以用向导做,很多型号的PLC里都有向导,只需设置参数,就会根据你设置的参数自动生成程序了.望采纳…..

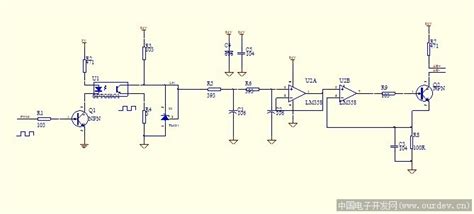

PWM变模拟信号,占空比会变的PWM信号,怎样才能转换成模拟电压信号?
就是简单的积分电路.频率不变,积分后的电平相当于把高电平的电压和对应的时间的面积,平均到一个周期里.基本上占空比是50%,转换的电压,就是最高电压的50%,占空比30%,模拟电压就是30%.如PWM是5V的电平,转换后的直流电压就是2.5V和1.5V.
