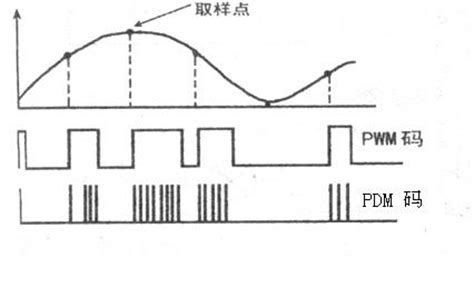

pwm码图示(pwm编码)

PWM信号输入输出的典型电路图?

PWM信号输入输出的典型电路图?

PWM是Pulse Width Modulation缩写, 中文意思就是脉冲宽度调制,简称脉宽调制.它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术

单片机输出的8位pwm波形是什么样子?8位是什么意思?

单片机输出的8位pwm波形是什么样子?8位是什么意思?

首先要搞清楚PWM的含义,是脉冲宽度调制的意思,其作用是用来搞通信、开关电源等等. 脉宽调制的意思就是说在一个固定周期的方波(高电平时间与低电平时间和是固定的,高低电平的时间是可以变化的),其脉冲宽度是可调的, 8位PWM波形是指,输出波形的分辨率,即输出方波的周期固定的等分成256份,脉宽(高电平时间)是可以在0-255之内变化的,即占空比为0-100%之间变化. 如我们通常说的方波,其脉宽就是128/256=0.5,也就是占空比是50%. 如占空比是40%的脉冲,其脉宽时间应当是256*0.4=64

这个关于PWM的电路图 什么意思

这个关于PWM的电路图 什么意思

pwm是pulse width modulation缩写, 中文意思就是脉冲宽度调制,简称脉宽调制.它是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术

如图所示电路,PWM是如何控制电机速度的,望高手指点,各个器件起的作用

R1起限流的作用,Q1作为开关管,D1、D2续流(为电机停止时产生的的反电动势提供回路),PWM是通过调整占空比来调速的,也就是利用一定频率的脉冲,通过改变脉冲里面高电平和低电平所占用的时间,来调整输出的平均电压.

pwm几位是什么意思,例如8位pwm中8位的意思,是指一个pwm通道可以输出用8个二进制位表示pwm波吗

是分辨率,8位的话,那就是说把一个周期可以分为256等分,进行调节高电平占的时间和低电平占的时间

PWM电路解析

CPLD_PWM1直接加到推挽管不可靠,CPLD_PWM1输出的波形可能不太好,边沿可能不陡.加两级反向是为了改善波形,经施密特触发器整形后波形的边沿很陡,接近理想波形.如果波形的边沿不陡,会使2 只推挽管(是乙类,不是甲乙类)同时导通,那就烧了.好一点的逆变器有设一个死区,就不会同时导通.R515上并的2只电容是加速电容.电阻R515和三极管的结电容和其它分布电容构成RC充电会使PWM延迟、尖角变圆,加了加速电容后,由于电容的电压不能突变,瞬间就加到三极管基极.另外DA-PWN1可能还有信号加进来(可能是准正弦调制信号).

PWM在电工中表示什么

PWM是英文“Pulse Width Modulation”的缩写,简称脉宽调制. 在变频器、励磁电源等电源电路中广泛应用.

单相PWM逆变电路图,能为大侠能看懂?

这两条线就是正半周和负半周时电流的路径.V1和V4导通占空比高于V2和V3时输出为+;V2和V3导通占空比高于V1和V4时输出为-;V1和V4导通占空比等于V2和V3时输出为0V. 这样很好理解:这4 个晶体管用的是IGBT,IGBT必须工作开关状态,这就意味着这个H桥电路的4个晶体管不可能用简单的调整导通程度的方式实现输出电压+-连续可调节,只能在PWM载波的基础上调节+-两条通路的通断时间的比值的方式实现.PWM的意思就是脉宽调制法.

pwm方式详解?

1、设置提供调制方波的片上定时器/计数器的周期 2、 在PWM控制寄存器中设置接通时间 3、设置PWM输出的方向,这个输出是一个通用I/O管脚 4、启动定时器 5、使能PWM控制器

如图所表示的pwm降压电路是如何工作的

我大致给你解释性原理,然后分条给你解释你的疑问.原理: 通过单片机产生PWM控制Q2,并通过Q2控制Q’的导通关闭,以此来达到Q’集电极产生PWM电压.后面应该还有电路,将这个PWM电压进行滤波处理就得到降压.改变PWM占空比就…
