dem格式解析,dem有什么格式

简述dem主要表示模型及其优缺点,并说明根据该模型能派生出哪些地学信息因

简述dem主要表示模型及其优缺点,并说明根据该模型能派生出哪些地学信息因

DEM数据模型主要有:通规则网格矩阵、规则三角网及矩形网格三角往混合形式. 数字高程模型主要应用: ①.三维块图、剖面图及层图数值形式表示表数量变化 ②.视线图确定土点与点通视能力 ③.等高线图高程矩阵各像元高程适类别其输 ④.形特征数字表征同角度描述形与水系特征 ⑤.貌晕渲图增加形落差视觉效所发展制图技术 ⑥.dem数据自形形轮廓图自形特征高程矩阵提取 ⑦.剖面析垂直假象面与形图相交并研究其形态 dem用途:测绘、气象、质、军事、土资源规划等 dem数据获取:①面测量②图数字化测量③空间传器 dem数据存储:必须转换统高程矩阵

1,DEM数据形式是什么样的

1,DEM数据形式是什么样的

USGS Standards for Digital Elevation Models

1、概述

USGS 是美国地质调查局(U.S. Geological Survey)的英文缩写,USGS负责管理美国全国的数字地图数据的采集与分发.

1.1 USGS DEM数据产品的种类

(1)7.5-分DEM (一般采用30米格网间距,UTM投影),水平格网间距可以去1-30之间任意整数.DEM的范围大约为无重叠的标准的USGS 7.5分地理格网.

(2)30-分DEM(2×2秒间距)DEM的范围大约为无重叠的标准的USGS 30分×30分地理格网.

(3)1-度DEM(2×2秒间距)DEM的范围大约为无重叠的标准的USGS 1度×1度地理格网.

(4)7.5-分阿拉斯加DEM(1×2秒间距,纬度,经度),范围与7.5-分DEM基本相同除了在经度元素变化从最南端的10分变化至最北端的18分.

(5)15-分阿拉斯加DEM(2×3秒间距,纬度,经度),在阿拉斯加最南端的覆盖范围为15分(纬度)×20分(经度),在最北端经度范围变为36分.

1.2 USGS DEM的格式

USGS DEM文件由逻辑记录A、B、C组成,其中第一部分是文件头记录 type A,主要记录了DEM数据有关的信息;第二部分是断面数据type B,分为断面头数据和DEM数据实体;第三部分是精度信息type C,可以省略.

USGS DEM数据以ASCII码形式存储,逻辑记录A、B、C格式说明分别见附表1、2、3.逻辑记录A、B、C都以1024字节长度作为逻辑记录单位,不足1024的用空格补齐.逻辑记录B通常包含多个1024字节长度的逻辑记录单位.为了有效利用空间每4个逻辑记录单位组成一个物理记录单位(4096 字节).

2、DEM 的数据结构

USGS DEM主要采用两种类型的格网,采用UTM投影和采用地理坐标以秒为单位的格网.这里主要介绍以秒为单位的格网数据结构.一个典型的以秒为单位的DEM数据结构如图1-2所示,数据覆盖区域是一个地理上的矩形.DEM数据的四个角点坐标记录在逻辑记录A中,详见附表1.每一个断面的起始点坐标记录在逻辑记录B中,详见附表2.这些坐标描述了DEM数据的矩形形状和每个断面的起始点坐标.以上关于秒制DEM的规定适用于除7.5分UTM DEM以外所有DEM数据.

3、USGS DEM质量控制信息

Level 1

Level 1DEM 数据通常采用标准记录格式,数据通常是7.5-分DEM,数据通常来源于航片采集,通常DEM数据要求均方根误差RMSE不应超过7米,最大不超过15米,最大误差不超过50米.

Level 2

Level 2DEM 数据通常经过了编绘,最大允许均方根误差为等高线间距的1/2,最大误差为1个高线间距.

Level 3

Level 3DEM 数据通常来源于线划图,最大允许均方根误差为等高线间距的1/3,最带误差为等高线间距的2/3.

USGS (美国地质调查) DEM (数字式海拔模型) 格式描述光栅地球的表面(根本上专业型的海拔扫瞄heightfield .它由USGS 的自己的SDTS 格式但格式遗骸的普遍由于代替了很大数量的遗产文件、自已遏制、相对地简单的领域结构和宽广, 成熟软件支持.

词\’ DEM \’ 并且被使用表明DEMs 总之, 有许多格式(类似于怎样\’ 图象的或\’ 音像\’ 有许多格式) .例子包括BIL 、GeoTIFF 、XYZ 、STM 、StL 、NTF 、GTOPO30, 等.一些图象格式并且有”repurposing 的” 解释对待他们作为光栅海拔数据, 譬如POV 光芒heightfield red/green RGB 渠道解释.灰色极谱图象位图把heightfields 看作是更加通常.”USGS DEM”, 然而, 如所描述在USGS 文件”标准为数字式海拔塑造” 倾向于意味一个尤其格式以一个精确地指定的结构,

\’ \’ \’ 格式结构

USGS DEM 格式是独立性的(唯一文件) 归入三个记录类别叫做A, B, 并且C. There 是没有十字架平台二义性的设置了ASCII 编码(文本) 1024 字节块因为线结尾控制码不被使用, 并且所有数据包括数字代表以可读的文本形式.没有格式的已知的二进制类似物, 虽然它是普遍做法压缩文件以gzip .

浮点数字被输入使用FORTRAN 科学记数法, 因此C/C++ 项目需要交换”D” 方次数表明字符以”E” 当解析(和反之亦然当写) .

A 纪录出现一次作为文件标头, C 纪录并且出现一次作为拖车, 并且多个B 纪录(叫做 外形) 包括海拔数据.A 和C 记录每个合适在一个块内但一个唯一B 纪录典型地要求多个块.当这样阻拦跨过发生, 数据被转移清洁地开始在各个块界限.纪录并且进来”老” 和”新” 味道, 因为USGS 增加了几个领域来A 纪录.

领域在A 纪录举行起源、型、总结统计和测量系统由外形使用.关键项目的当中一个是四边形, 是一套四个地球座标描述四方的多角形附寄兴趣范围.

B 纪录(外形) 是的光栅海拔一个variable-length 纵向专栏开始在一个指定的地点.他们长期以来是某一1024 个字节的倍数和遏制小倒栽跳水总结外形.海拔相邻; 断裂或其它间断性被表达使用”价值-32767. 空” 海拔每海拔被描述作为六字符可读的整数占领一个固定的地点在块.外形倒栽跳水只出现在第一块, 因此随后块举行更多海拔价值.当读DEM 文件从第一个字节对为时, 你读外形作为专栏从西部到东部.海拔在外形之内运行从南部到北部.

DEM什么意思

DEM什么意思

是一种可以相互转换的像视频一样的文件

dem 在arcgis中的存储形式

栅格数据

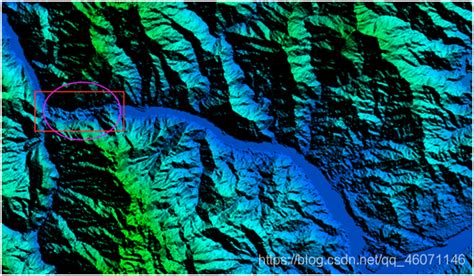

数字高程模型(Digital Elevation Model,缩写DEM)是一定范围内规则格网点的平面坐标(X,Y)及其高程(Z)的数据集,它主要是描述区域地貌形态的空间分布,是通过等高线或相似立体模型进行数据采集(包括采样和量测),然后进行数据内插而形成的。DEM是对地貌形态的虚拟表示,可派生出等高线、坡度图等信息,也可与DOM或其它专题数据叠加,用于与地形相关的分析应用,同时它本身还是制作DOM的基础数据。

DEM是用一组有序数值阵列形式表示地面高程的一种实体地面模型,是数字地形模型(Digital Terrain Model,简称DTM)的一个分支。一般认为,DTM是描述包括高程在内的各种地貌因子,如坡度、坡向、坡度变化率等因子在内的线性和非线性组合的空间分布,其中DEM是零阶单纯的单项数字地貌模型,其他如坡度、坡向及坡度变化率等地貌特性可在DEM的基础上派生。DTM的另外两个分支是各种非地貌特性的以矩阵形式表示的数字模型,包括自然地理要素以及与地面有关的社会经济及人文要素,如土壤类型、土地利用类型、岩层深度、地价、商业优势区等等。实际上DTM是栅格数据模型的一种。它与图像的栅格表示形式的区别主要是:图像是用一个点代表整个像元的属性,而在DTM中,格网的点只表示点的属性,点与点之间的属性可以通过内插计算获得。

建立DEM的方法有多种。从数据源及采集方式讲有:(1)直接从地面测量,例如用GPS、全站仪、野外测量等;根据航空或航天影像,通过摄影测量途径获取,如立体坐标仪观测及空三加密法、解析测图、数字摄影测量等等;(3)从现有地形图上采集,如格网读点法、数字化仪手扶跟踪及扫描仪半自动采集然后通过内插生成DEM等方法。DEM内插方法很多,主要有分块内插、部分内插和单点移面内插三种。目前常用的算法是通过等高线和高程点建立不规则的三角 网(Triangular Irregular Network, 简称TIN)。然后在TIN基础上通过线性和双线性内插建DEM。

由于DEM描述的是地面高程信息,它在测绘、水文、气象、地貌、地质、土壤、工程建设、通讯、气象、军事等国民经济和国防建设以及人文和自然科学领域有着广泛的应用。如在工程建设上,可用于如土方量计算、通视分析等;在防洪减灾方面,DEM是进行水文分析如汇水区分析、水系网络分析、降雨分析、蓄洪计算、淹没分析等的基础; 在无线通讯上,可用 于蜂窝电话的基站分析等等

求img(可用erdas image打开的DEM数字高程图像)文件格式详解

你安装envi然后去下载http://blog.sina.com.cn/s/blog_5e6194460100fso6.html的dem,其中dem是tif格式的,用envi打开后,另存为image就行了 简单的说分3步 1.下载dem,不管什么格式的,envi都能打开 2.打开dem用envi 3.另存为image,并选择参数,头文件能自动输出.

做三维地图所需要的DEM数据是什么格式

一般是tif格式

论文:DEM(数字高程模型)在河道测量中的应用于实践

基于ArcGIS的DEM数据生成方法的研究与探讨

摘 要:DEM数据是地形可视化表达和地形分析的基础。就目前DEM数据的类型、DEM数据生成的方法进行了研究和探讨,并在ArcGIS平台的基础上,构建了试验环境,初步实现了由高程数据生成格网DEM数据和TIN DEM数据的思路、方法与步骤。

关键词:DEM;等高线;格网;TIN;ArcObjects

引言

DEM是多学科交叉与渗透的高科技产物,已在测绘、资源与环境、灾害防治、国防等与地形分析有关的各个领域发挥着越来越大的作用,也在国防建设与国民生产中有很高的利用价值。

ArcGIS是美国ESRI公司开发的一套功能强大的GIS软件。ArcObjects是ArcGIS提供的一套开发组件库,可以开发出所需要的各种GIS功能,同时为用户提供了更大的开发自主性,它为用户提供了一套完整的生成DEM数据和进行各种DEM分析的对象库和接口,用户可以使用这些对象库和接口快速创建自己的应用软件系统。

现基于ArcObjects生成DEM数据的方法进行了初步的研究和探讨。

1 DEM数据的常见表现形式

DEM模型按照数据的表现形式主要分为两种:不规则三角网(Triangulated Irregular Network简称TIN,也称三角网DEM)和规则格网(简称GRID,也称格网DEM)。

1.1规则格网(GRID)格式DEM

GRID是以规则排列的正方形网格来表示地形表面。GRID数据结构简单,数据存储量小,还可压缩存储,适合于大规模的使用和管理。现在我们常说的DEM及大规模的DEM数据建设,主要是指这种形式,这里所称的数字高程模型DEM,也是指GRID。

栅格模型支持大量丰富的空间分析,比如空间一致性分析、邻近分析、离散度分析以及最低成本路径分析等,这些分析速度也比较快。

1.2不规则三角网(TIN)格式DEM

TIN采用离散数据点生成的连续的不重叠的不规则三角形网格来表示地形表面,在地形平坦的区域,三角形较少,而在地形复杂的区域,三角形较多。因此,TIN能较好地顾及地形地貌特征,逼真表示复杂地形的高低起伏变化,并且能够克服地形平坦区域的数据冗余。但TIN的数据结构复杂,数据量大,一般只适用于小范围大比例尺的高精度地形建模。

由于三角形在形状和大小方面有很大的灵活性,所以这种模型能较容易表示断裂线和地形起伏较大的区域。TIN模型还支持很多的表面分析,如计算高程、坡度、坡向、进行体积计算、创建剖面图等,因此TIN建模方法在地形表面建模中引起了越来越多的注意,在GIS中得到了普遍使用,已成为表面建模的主要方法之一。

在ArcGIS中主要提供了RASTER和TIN两个类型的数据,它们分别对应GRID数据和TIN数据。在ArcGIS中的各种三维操作和三维分析功能都是基于这两种数据进行的。所以这里也主要研究和探讨基于网格(GRID)和基于不规则三角网(TIN)来生成DEM数据。

2 RASTER(GRID)数据的生成

在实际生产中,经常要利用等高线数据直接内插生成DEM数据,或者利用具有高程值的一定密度的离散点内插生成相应的DEM数据,从用户的角度出发,利用等高线数据直接内插生成DEM数据是一种经常采用的方法。

在实际应用中,通常有两种内插方法,一种是沿预定轴方向的等高线直接内插法,首先计算预定轴与相邻等高线的交点,然后利用这些交点通过基于点的内插方法完成内插的过程。另一种是沿内插点最陡坡度的内插,首先搜索相邻等高线上沿最陡坡度上的两点,然后根据这两点线性内插出格网结点的高程值。实际上,等高线内插的核心问题在于如何确定用于内插所需要的点。

在ArcObjects组件库中并没有提供直接由含有高程信息的等高线直接内插来生成GRID数据的方法,而是提供了利用具有高程值的离散点内插生成RASTER数据。我们可以利用间接的办法来实现:先将等高线数据生成TIN类型的DEM数据,然后再将TIN转换成RASTER数据。

实现思路和步骤:

(1)首先需要添加一个带有高程值的数据,作为生成RASTER的源数据;(2)通过从数据集中选择它的高程字段来创建一个FeatureClassDescriptor对象。该对象是一个从数据集中提取了高程字段新对象,作为进行内插操作的一个输入对象;

(3)使用IRasterAnalysisEnvironment接口设置输出Raster网格的大小;

(4)使用IInterpolationOp接口中的内插方法IDW进行内插操作

(5)生成并保存输出文件。

3 TIN数据的生成

等高线生成三角网主要有三种方法:等高线离散点直接生成TIN方法、将等高线作为特征线的方法、自动增加特征点及优化TIN的方法。

3.1等高线离散点直接生成TIN

首先将等高线上的点离散化,然后使用从不规则点生成TIN的方法生成TIN,这种方法并没有考虑等高线数据的特殊结构,会出现各种各样的问题,如:出现三角形的三个顶点都位于同一条等高线(即所谓的平三角形),或者三角形某一边穿过了等高线的情况,而这些情况按照TIN的特性来说都是不允许的。在实际应用中,这种算法很少直接使用。

3.2将等高线作为特征线的方法

将每一条等高线当作断裂线或结构线,对于三角形而言,至多只能从同一等高线取两个点,并且规定在这些线上不能有三角形生成。

3.3自动增加特征点及优化TIN的方法

这种方法的实质是将等高线离散化建立TIN,采用增加特征点的方式来消除TIN中的“平三角形”,并使用优化TIN的方式来消除不合理的三角形。

利用ArcObjects在生成DEM的方法上,TIN比Raster实现起来更容易一些,实现步骤如下:

(1)加载一个等高线数据集,用来生成TIN;

(2)将该等高线数据集的空间引用设置为要创建TIN的空间引用;

(3)利用ITinEdit接口中的InitNew方法生成TIN

(4)由于生成的TIN没有高程信息,还要利用ITinEdit接口中的AddFromFeatureClass方法添加高程信息到TIN中

(5)保存TIN数据。

结束语

DEM数据是GIS中进行地形可视化表达和地形分析的重要基础,而DEM数据生成方法的选择,直接决定了DEM数据生成的效率和质量,这里在对生成DEM数据的相关算法和技术研究的基础上,基于ArcGIS的ArcEngine二次开发平台,利用ArcObjects组件库提供的相关接口实现了DEM的生成,从实际效果来看,其数据的表现形式和精确度还是较令人满意的,当然,这还只是对DEM数据的生成方法进行了试验性的研究和探讨,真正要发挥DEM数据的作用,还需要结合具体的实际应用,进行结构和功能上的不断完善,尤其是在生成DEM数据的基础上进行各种相关的地形分析。

参考文献

[1]李志林,朱庆.数字高程模型[M].武汉:武汉大学出版社,2003.

[2]汤国安,刘学军,闾国年.数字高程模型及地学分析的原理与方法[M].北京:科学出版社2005.

[3]邬伦等.地理信息系统原理、方法和应用[M].北京:科学出版社,2001.

作者简介:张禹,2004年毕业于中南大学地理信息系统专业,助理工程师,主要从事航测内业工作。

基于dem的表面分析可以派生哪些地形信息

DEM 特点 与传统地形图比较,DEM作为地形表面的一种数字表达形式有 传统地形图比较,DEM作为地形表面的一种数字表达形式有 比较 如下特点: 如下特点: 容易以多种形式显示地形信息. 1)容易以多种形式显示地形信息.地形数据经过计算机软件处

如何创建和更新DEM影像

在【分析】——【栅格分析】——【加载DEM】/【保存DEM】中.可加载VCT和ARC的各种DEM.若加载TIF格式的DEM,则可使用影像加载进来,然后进行【分析】——【栅格分析】——【DEM主题管理】.

ARCGIS的DEM处理

30米精度能显示城镇,有什么怀疑的.这也只是显示的精度问题. arcgis里面用查询语句查询啊,举例说: select * from 某张表 where 精度=111 纬度=222 大概就是这么个意思.然后再读取它的高程
