CAD怎样保存Adobe Photoshop 格式
两种方式,要是图片比较小的话,直接打印图片就要 要是需要比较清晰的,或者比较大的图片的话,打印EPS矢量图,然后导入PS.如果还有什么问题,把细节说好,我再慢慢给你解释.
如何把CAD文件保存为JPG、PDF等格式文件 详细??
CAD 系统默认的只有BMP 格式。其实想保存为JPG 文件，一点不难。
首先，选择文件——绘图仪管理器——添加绘图仪向导，点击下一步，这时候会出现3 个选
项，选择我的电脑（默认），然后下一步，然后在生厂商那选择光栅文件格式，然后在型号那
选择独立JPEG 编组JFIF(JPEG 压缩)，最后，一直按下一步就OK！。等设置好了，这时候按
一下打印，在打印机/绘图仪名称那选择独立JPEG 编组JFIF(JPEG 压缩).pc3,最后，就像平
常打印一个操作，可能大家会有疑问，这样会打印出来吗？其实，现在打印出来的会是一个
文件，它不会通过硬件打印机打印，等你按了打印后，系统会让你选择打印后文件的保存地
方，而这个打印后的文件，就是一个JPG 文件！
而保存PDF 格式的，就需要用到AutoCAD2007 以上版本，在打印机/绘图仪名称那选择DWG To
PDF.pc3。然后跟打印JPG 文件一样，这样保存出来的文件就是PDF 文件了！
如何把CAD中的图形保存为JPEG格式
ok!
3、如果你觉得以上方法太麻烦,可以直接输出为EPS文件,在photoshop中的打开,把分辨率打高一些(500以上),就可以了,不过效果不如到下一种方法。
4、 虚拟打印.
下面一步步的来（为方便大家，采取中英文对照，括号里面是英文版）：
A、打开“文件(file)”菜单下的“打印机管理器(plottermanager)”。
B、运行“打印机添加向导（Add-A-Plotter Wizard）。
C、点击“下一步（next）”，在右边的选项中选择“我的电脑（My Computer）”,继续“下一步”，进入“打印机型号（Plotter Model）”选择页面。
D、在左边的“厂商（Manufacturers）”中选择“光栅文件格式（Raster File Formats）”，这是我们可以看到在右边的“型号（Model）”中列出了很多种我们熟悉的图形格式，我习惯于使用JPG格式，选择“独立的JPEG编组（Independent JPEG Group JFIF）”，点击“下一步（next）”，直到完成。这样我们以后就可以将CAD图形输出位JPG格式了。接下来我们来看看该如何使用它。
E、用CAD做好一幅图后，我们打开“文件(file)”菜单下的“打印（plotter…）”。在打印对话框中，在打印机类型中选择我们刚刚装好的“Independent JPEG Group JFIF”，在下面的“打印到文件（plot to file）”里添上生成的文件名称和路径，这个文件就是一个可以再photoshop中编辑的图形了。在页面设置中选择一个我们需要的尺寸，其他的就和使用真正的打印机方法是一样的。点击打印后，等几秒钟，图形就生成了。
5、还有一种简单的方法 在命令栏输入 jpgout 就可以保存JPEG格式了 这个效果也没有上一种的好哦 不过挺简单的 要是不需要太好的效果就用这一种了！~
如果你想了解更多关于设计方面的知识，我建议你还是来艺品视觉
室内设计培训中心
看看吧！我们的教师来源于各装饰设计公司一线一流的设计总监。教学注重与市场接轨，使学员学有所成，我相信在这里你可以了解到更多的知识的，不论在理论和实际操作方面都能得到一定的提升的。
地址：安徽省合肥市金寨路与望江路交叉口南七综合楼西楼五层
怎么能把CAD格式保存为GPG格式
lz你确定是GPG格式,而不是.jpg格式么 如果是想从cad导出jpg格式图片的话,请百度cad jpg,会有很详细的标准答案 例如http://wenku.baidu.com/view/e955a0868762caaedd33d4db.html http://wenku.baidu.com/view/4f4c89c7aa00b52acfc7ca86.html
CAD图如何转换成DXP(PCB图)
先将CAD图纸另存为*.DXF格式的文件,一定要是2000版本的*.DXF文件.然后打开DXP的空白PCB文件,选择菜单——导入.导入你上面保存的这个文件,记得选择单位标准为毫米.这样才会1:1导入. 这是PROTEL 99SE的导入方法,DXP应该也差不多,希望对你有所帮助..
cad如何保存为stp文件
保存时选另存为, 在文件名下面一栏的保存类型里选你要保存的格式就可以了.有好几种格式.
CAD的图怎么导出PDF格式的?

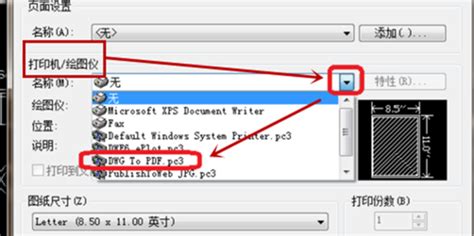

一种办法就是安装Adobe acrobat 安装完成后,针对AUTOCAD文件,在选择打印的时候,选择打印机/绘图仪中可以选择Adobe PDF 虚拟打印机 可以直接将DWG 文件打印输出为PDF格式,选择保存即可. 如果你用AUTOCAD2007以上版本就更为简单了,AUTOCAD2007以上版本可以直接将CAD文件即DWG文件直接打印输出为PDF格式:选择文件/打印,然后在窗口中打印机/绘图仪的名称中选择DWG To PDF.pc3,然后设定范围/确定即可打印输出PDF格式文件,选择保存路径即可.
CAD文件怎么转换成PKPM文件
高版本的CAD是要配高版本PKPM的，如果PKPM属于盗版软件，就容易出问题。
打开CAD-菜单栏-工具-加载应用程序-加载，找到PKPM安装文件夹-CFG文件-选TCHDWG200X，加载上去，CAD就多了条工具栏，你再利用这工具栏转换。
CAD2000可以加载PKPM02版，引导程序cfg里面有个Tchdwg2000，那么就可以加载上去，这样CAD2000中就出现一工具条，通过转换工具条，DWG文件可以转换为T文件。如果是CAD2004是无法加载上Tchdwg2000的。
同样如果是PKPM05版的，就与CAD2004配套。这样就在cfg里面加载Tchdwg2004。
DWG转为T文件还可以通过先在AutoCAD中通过DXFOUT命令将DWG文件转换为DXF文件，或保存为DXF文件，再点取PKPM中的图形编辑、打印及转换程序中的菜单“DXF转T”就完成转换了。
CAD文件怎样转换到MPGIS里面
前言：首先电脑软件中CAD和Mapgis是常用的软件，但是很多朋友受困于CAD和Mapgis的转换，今天我来和大家分享一下我的文章！
方法步骤如下：
1、工具需求
（1）cad
2、首先我们打开需要转换的CAD文件，并另存为DXF格式，打开Mapgis软件，点击图形处理——-文件转换，打开后，点击输入—–装入DXF，如图
（1）然后弹出对话框，将另存的DXF文件选中并打开，然后点击OK
（2）下一步，关闭Mapgis软件时会弹出是否需要保存的界面，选择是，然后重命名。注意：这里面你转的CAD中可能会有点文件wt、线文件wl和区文件wp，但是在保存的时候是有后缀的所以不需要担心）
3、最后，保存成功以后，打开section软件，在左边窗体空白处单击右键，单击添加项目，弹出选择文件对话框，选择上一步保存的文件（按Ctrl可多选），最后确定即可添加成功，效果如图
上述即：CAD文件怎样转换到MPGIS里面的方法，供出现此问题的朋友们参考和使用。
4、如果上述功能都无法使用，可能是程序出现了问题。建议重新下载安装试试，建议使用cad 2010:www.3322.cc/soft/4192.html
CAD怎样保存成jpg格式?
在cad窗口框选要保存的图形—-点文件—-输出—-文件类型选位图(*bmp)格式保存.然后打保存的位图(*bmp)格式的文件—点文件—-另存为—保存类型选jpg格式保存即可.
